AD790适配器更改说明

一、更改概要

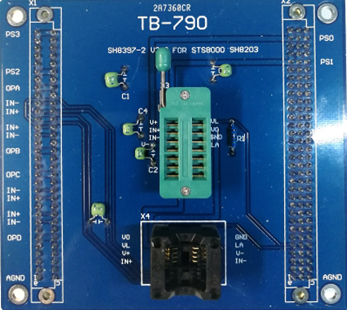

1.        适用于STS8205/STS8207S设备使用SH8240类别板、TB-790适配器2.00版本。下图为未更改的适配器：

2.        本次更改后，测试AD790应使用专用程序“AD790_231122”及以后版本，原运放目录下程序更改后无法使用。

3.        本次更改将器件VL供电由原适配器上固定5V提供改为PS2（FPVI2）源提供。可适用于DIP封装AD790（上方X3插座）和SOP-8封装AD790（下方X4插座）的测试。其他封装进行转接时，应注意管脚定义。

二、更改内容

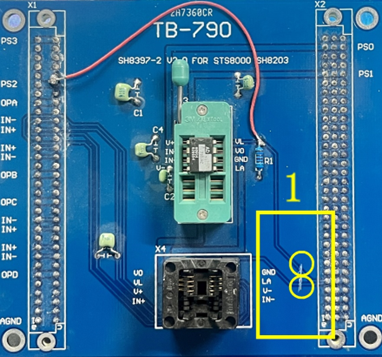

1.        割断适配器正面下图圆圈标记的两处覆铜线：

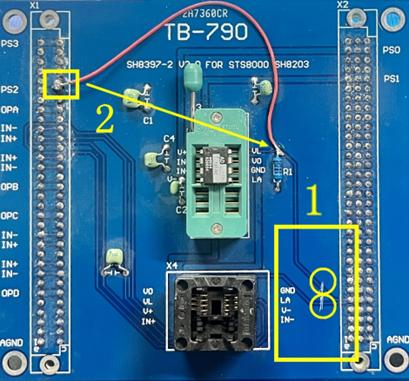

2.        短路左侧PS2位置欧式插座内测的两个插针，并飞线至R1对应位置：

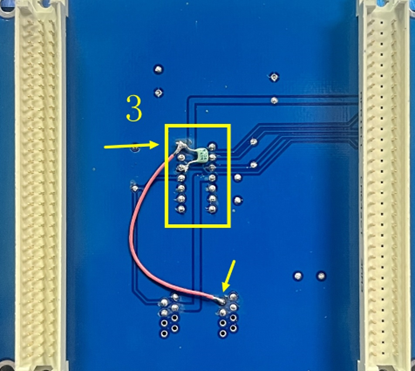

3.        在适配器背面对应位置焊接0.1uF电容（DIP插座的14脚和12脚之间），并从DIP插座14脚飞线至SOP-8插座的第2脚：
